KYN(SGM-GK28)-12型

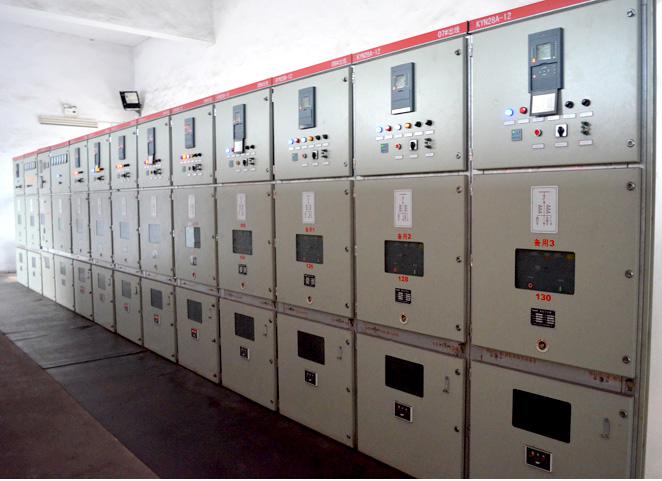

KYN(SGM-GK28)-12型铠装移开式户内交流金属封闭开关设备适用于10kV三相交流50Hz电力系统，用于接受和分配电能并对电路实行控制、保护及监测。开关设备的可移开部分可配置真空断路器和真空接触器等元器件。

产品符合GB3906《3.6kV~40.5kV交流金属封闭开关设备和控制设备》、GB/T 11022《高压开关设备和控制设备标准的共用技术要求》、DL/T404《3.6kV~40.5kV交流金属封闭开关设备和控制设备》DL/T 593《高压开关设备和控制设备标准的共用技术要求》等标准规定。

使用场所及使用要求

环境温度：最高温度+40℃、最低温度-15℃、日平均值不大于+35℃；

环境湿度：日平均相对湿度不大于95%，月平均相对湿度不大于90%，温度聚降时，可能凝露；

海拔高度：不高于1000m

地震烈度：不超过8度

安装场所：没有火灾、爆炸危险，没有严重污秽、化学腐蚀及剧烈振动的场所；

对特殊工作条件，由制造厂与用户协商并按标准进行修正。

型号、规格系列及其说明

KYN(SGM-GK28)-12/□-□型铠装移开式户内交流金属封闭开关设备

K —金属铠装

Y—移开式

N—户内

SGM-GK—企业代号

28—设计序号

12—额定电压(kV)

□—额定电流(A)

□—额定短路开断电流(kA)

主要技术参数

名称	单位	数据
额定电压	kV	12
额定电流	A	1250、1600、2000、2500、3150、4000
额定频率	Hz	50
1min工频耐受电压	kV	(极间、极对地/断口)42/48
雷电冲击耐受电压		(极间、极对地/断口)75/85
额定短路开断电流（断路器）	kA	20、25、31.5、40
额定短路关合电流(峰值)（断路器、接地开关）		40、63、80、100
额定短时耐受电流		20、25、31.5、40
额定峰值耐受电流		40、63、80、100
额定短路持续时间	s	4
防护等级		外壳IP4X 断路器室门打开为IP2X
内部燃弧等级		IAC
运行连续性丧失等级		LSC2B

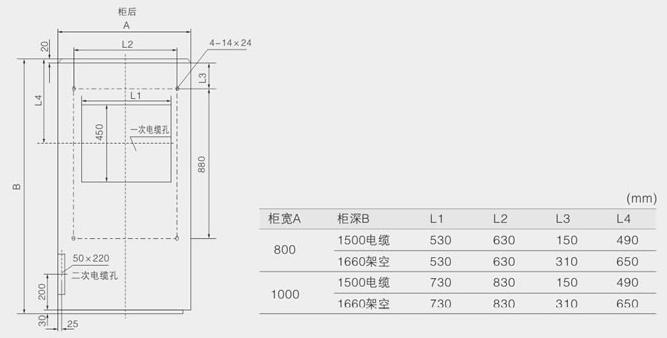

柜体尺寸（宽X深X高）	mm	≤1250A	800×1500×2300
		>1250A	1000×1500×2300
		架空进线	深度改为1660
额定操作电压	V	按技术规范要求

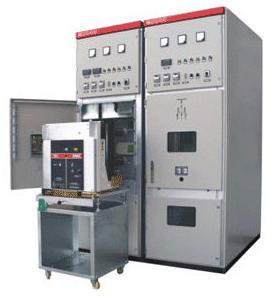

主要技术特点

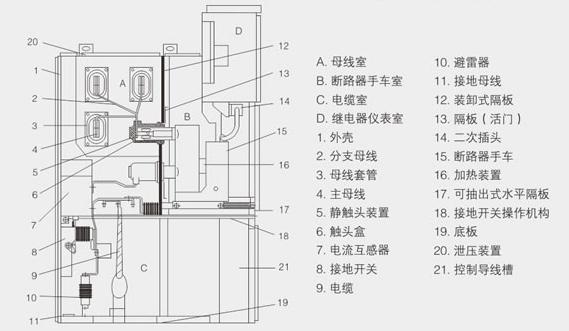

1、柜体结构采用敷铝锌钢板经多重折弯组装而成，精度高、重量轻、机械强度高、抗腐蚀及氧化心梗强；2、开关设备分为母线室、电缆室、断路器室、仪表室，各隔室完全采用金属铠装彻底分隔。除仪表室外，其余隔室均设独立的泄压通道；3、所有电气设备的操作均可在柜门关闭状态下进行；4、柜壳密封度高，防护等级IP4X；5、强制性机械“五防”联锁简单、稳定、可靠，可有效防止误操作；6、可配用希格玛公司生产的VD5、VS1及进口3AH5、VD4、VPR等弹簧及永磁真空断路器，手车互换性程度高，真空断路器及其操动机构仅需少量维护；

7、二次线敷设于尺寸宽裕的线槽内，工艺美观，便于接线；

8、电缆室有充裕的空间，可联接多根电缆，同时可以观察到电缆室安装情况；

9、快速合分的接地开关具备短路关合能力，用于主回路接地；

10、可与各种功能单元柜直接并柜无需增加转接柜。

采购须知（注：即简要说明采购时，需方须提供的基础数据）

1、主回路方案及单线系统图、排列图及平面布置图；

2、二次原理及接线图、端子排列图（若无端子排列图按制造厂端子排编排）；

3、开关柜电器元件的型号、规格及数量；

4、电气设备汇总表；

5、母线桥结构形式及尺寸等要求；

6、特殊环境条件的要求；

7、附件及备品备件的种类和数量。
